Emissividade e radiação: o papel das paredes do forno na caramelização lateral do pão

Quem já tirou um pão do forno e encontrou manchas douradas irregulares nas laterais, aquele mosaico de áreas quase cruas ao lado de trechos já escurecidos, sabe que algo acontece entre a massa e as paredes do aparelho que vai muito além da simples circulação de ar quente. A explicação está em um fenômeno que a física descreve com precisão desde o século XIX, mas que raramente aparece nos manuais de eletrodomésticos: a radiação térmica emitida (ou refletida) pelas paredes internas do forno, governada por uma propriedade chamada emissividade.

Neste artigo, vamos destrinchar por que fornos com cavidade interna de aço inoxidável polido e fornos com acabamento esmaltado preto produzem resultados tão distintos na crosta dos alimentos. Não se trata de opinião de confeiteiro ou preferência estética de fabricante. Trata-se de física, das mesmas leis que descrevem como estrelas irradiam energia no espaço e que, dentro da sua cozinha, determinam se o seu pão vai dourar por igual ou sair com aspecto de pintura descascada.

O que é emissividade e por que ela importa dentro de um forno

Emissividade (representada pela letra grega ε) é a capacidade que uma superfície tem de emitir radiação térmica em comparação com um emissor perfeito, o chamado corpo negro, um conceito teórico da termodinâmica que absorve e reemite 100% da energia radiante que recebe. Um corpo negro possui emissividade igual a 1,00. Um espelho perfeito, que reflete tudo sem emitir nada, teria emissividade 0.

Na prática, nenhum material real atinge esses extremos, mas a diferença entre os que se aproximam de cada polo é brutal. E é exatamente essa diferença que se instala dentro do forno da sua cozinha sem que você perceba.

Quando um forno atinge 200 °C, suas paredes não apenas “guardam calor”, elas emitem radiação eletromagnética na faixa do infravermelho, que atinge a superfície do alimento e participa diretamente das reações de escurecimento. A intensidade dessa emissão depende da emissividade da superfície interna. Se essa superfície é esmaltada preta, a emissão é intensa e uniforme. Se é aço inoxidável polido, a emissão cai drasticamente, e a energia que deveria aquecer o alimento é, na verdade, rebatida de parede em parede como uma bola de bilhar térmica.

Conceito fundamental: Em materiais opacos, o que não é emitido é refletido. A relação é direta: refletividade = 1 − emissividade. Um inox polido com ε = 0,075 reflete 92,5% da radiação infravermelha que recebe. Um esmalte preto com ε = 0,95 reflete apenas 5%.

Valores de emissividade dos materiais de forno: o mapa que ninguém mostra

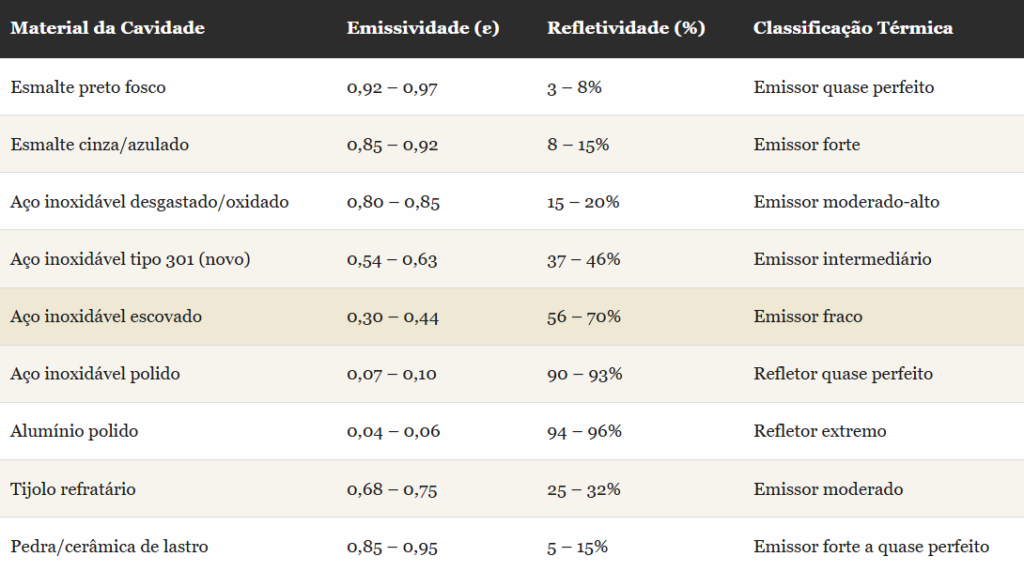

A tabela a seguir reúne dados de emissividade total documentados na literatura técnica de engenharia térmica. Ela compara os materiais mais comuns encontrados nas cavidades de fornos domésticos e profissionais.

A informação mais reveladora dessa tabela não está nos extremos, está na faixa intermediária. Fornos de inox “novos em folha” com acabamento tipo 301 operam na casa de ε = 0,54 a 0,63, o que significa que quase metade da energia radiante disponível não está sendo transferida ao alimento; está sendo rebatida pelas paredes. E, com o tempo, conforme o uso, a gordura e a oxidação alteram o acabamento do aço, a emissividade sobe gradualmente. Isso explica um fenômeno que muitos cozinheiros relatam sem entender a causa: o forno “melhora” depois de meses de uso. Ele não melhora mecanicamente, sua superfície interna simplesmente deixou de ser um espelho e passou a emitir mais calor.

A Lei de Stefan-Boltzmann aplicada à sua cozinha

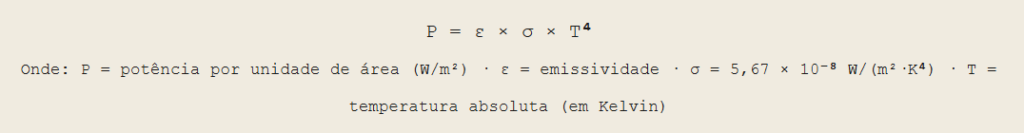

A potência radiante emitida por uma superfície é descrita pela Lei de Stefan-Boltzmann, formulada no final do século XIX pelos físicos Josef Stefan (experimentalmente, em 1879) e Ludwig Boltzmann (teoricamente, em 1884). A equação é direta:

Aplicando essa fórmula às condições reais de um forno doméstico a 200 °C (473 K), os resultados são contundentes:

Esmalte Preto

• 2.696
• W/m²
• ε = 0,95 a 200 °C

Inox Polido

• 213
• W/m²
• ε = 0,075 a 200 °C

Diferença

• 12,7×
• mais radiação
• Esmalte emite 12,7 vezes mais do que o inox polido

A parede esmaltada preta de um forno a 200 °C irradia quase 2.700 W por metro quadrado de superfície. A mesma parede revestida de aço inoxidável polido emite apenas 213 W/m². A diferença não é de 20% ou 30% é de mais de 1.200%. Se considerarmos a área interna total de um forno doméstico médio (aproximadamente 0,5 m²), a parede esmaltada entrega cerca de 1.348 W de energia radiante ao alimento, enquanto a parede de inox polido contribui com meros 106 W. A diferença de 1.242 W precisa ser compensada de alguma forma, geralmente pelo aquecimento convectivo do ar, que é intrinsecamente menos direcional e menos eficiente para escurecimento de superfícies.

O que acontece a 250 °C: a diferença se amplifica

A dependência da temperatura na quarta potência (T⁴) significa que pequenos aumentos de temperatura provocam saltos grandes na potência radiante. A 250 °C (523 K), o esmalte preto já emite 4.030 W/m² contra 318 W/m² do inox polido. A proporção permanece 12,7 vezes maior, mas a diferença absoluta salta para mais de 3.700 W/m², energia suficiente para transformar significativamente a dinâmica de escurecimento da crosta.

A Lei de Wien e o comprimento de onda que cozinha o seu pão

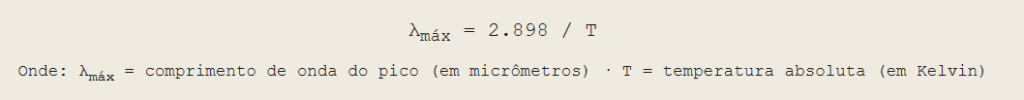

Toda superfície aquecida emite radiação em um espectro de comprimentos de onda, mas há um pico, uma faixa onde a emissão é mais intensa. A Lei do Deslocamento de Wien permite calcular esse pico com precisão:

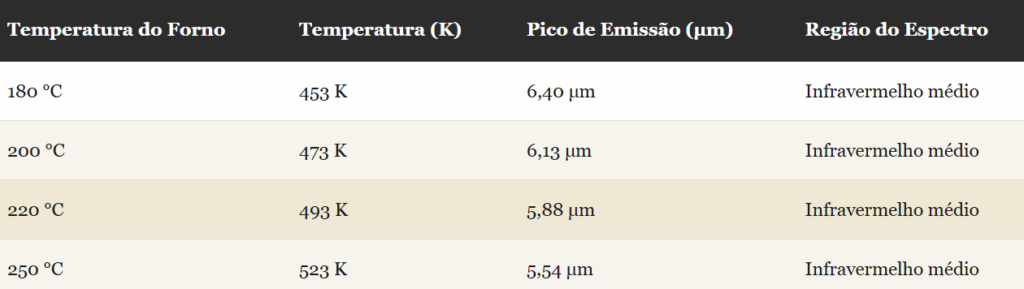

Nas temperaturas típicas de panificação (180 °C a 250 °C), o pico de emissão se concentra entre 5,5 e 6,4 micrômetros, plena faixa do infravermelho médio. Esse detalhe importa porque a água, as proteínas e os açúcares presentes na superfície da massa absorvem energia com grande eficiência exatamente nessa faixa. A radiação infravermelha média é, portanto, o principal agente de aquecimento superficial direto e é exatamente ela que as paredes esmaltadas emitem com abundância e as paredes de inox polido refletem sem entregar ao alimento.

Radiação contra convecção: quem domina o escurecimento?

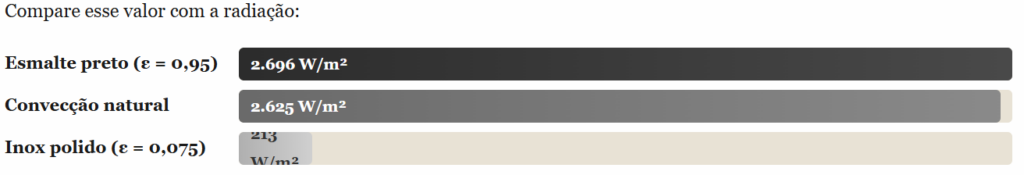

Há uma ideia difundida de que o ar quente circulando dentro do forno é o principal responsável por dourar o alimento. Essa ideia está incompleta. Em um forno convencional sem ventilação forçada, a convecção natural opera com um coeficiente de transferência de calor (h) na faixa de 10 a 25 W/(m²·K). A 200 °C, com o alimento inicialmente a 25 °C, a convecção natural entrega cerca de 2.625 W/m².

Em um forno esmaltado preto, radiação e convecção contribuem de forma praticamente equivalente, numa proporção de 1:1. A radiação funciona como um “segundo sistema de aquecimento” que atinge o alimento de todas as direções, diretamente, sem depender do movimento do ar. Já em um forno de inox polido, a radiação contribui com apenas 8% do que a convecção entrega. O alimento fica essencialmente dependente do ar quente para escurecer e o ar quente, por natureza, não aquece todas as faces com a mesma intensidade.

A chave do fenômeno: Quando a radiação é forte e uniforme (forno esmaltado), ela compensa as irregularidades naturais da convecção e garante escurecimento homogêneo. Quando a radiação é fraca (forno de inox polido), qualquer turbulência, obstrução ou ponto frio no fluxo de ar se traduz em uma mancha clara na crosta do pão.

Por que o pão assa “por manchas” no forno de inox

O escurecimento “em mosaico” que muitos padeiros caseiros observam em fornos com cavidade de aço inoxidável não é defeito da massa, erro de receita nem problema de temperatura. É consequência direta da física da radiação. Três mecanismos se combinam para produzir esse resultado:

1. A reflexão irregular concentra e dispersa energia de forma caótica

As paredes de inox polido refletem mais de 90% da radiação infravermelha. Essa radiação refletida não desaparece, ela ricocheteava pela cavidade até encontrar uma superfície absorvente (o próprio alimento, as grades, a assadeira). O problema é que essa distribuição refletida não é uniforme. Pequenas variações na curvatura da parede, riscos, depósitos de gordura, marcas de uso e até a posição da resistência elétrica criam padrões de reflexão que concentram energia em certos pontos e deixam outros em sombra térmica. O resultado na superfície do pão é exatamente o que se observa: áreas intensamente douradas ao lado de faixas pálidas.

2. A convecção sozinha não consegue compensar a falta de radiação uniforme

O ar quente se move seguindo padrões de convecção que criam zonas de velocidade variável dentro da cavidade. Em fornos sem ventilação forçada, o ar sobe próximo às paredes laterais (mais quentes) e desce pelo centro (mais frio), formando células de convecção previsíveis mas não uniformes. O lado do pão voltado para a parede traseira, onde geralmente fica a resistência, recebe mais fluxo de ar quente do que o lado voltado para a porta. Quando a radiação é forte (forno esmaltado), essa diferença convectiva é diluída pela energia radiante que atinge o alimento de todos os lados. Quando a radiação é fraca (forno de inox), a diferença convectiva domina e as manchas aparecem.

3. O efeito “espelho quente” desorienta a distribuição térmica

Uma parede de inox polido a 200 °C funciona como um espelho no espectro do infravermelho. Ela reflete a radiação da resistência elétrica em vez de absorvê-la e reemiti-la uniformemente. Isso cria um “farol térmico”, a imagem infravermelha da resistência projetada nas superfícies opostas da cavidade. O alimento que estiver no caminho dessa projeção recebe radiação intensa; o que estiver fora do caminho recebe quase nada. É o equivalente a iluminar um cômodo com uma lanterna em frente a um espelho: você terá um ponto de luz forte e o restante na penumbra. Uma parede esmaltada preta, por outro lado, funciona como uma parede pintada de branco fosco em relação à luz, absorve e redistribui, criando um ambiente de “iluminação difusa”.

Linha do tempo térmica: o que acontece na superfície do pão minuto a minuto

A crosta de um pão é o resultado de uma sequência de reações químicas que dependem da temperatura da superfície. Entender essa cronologia é fundamental para compreender como a emissividade afeta o resultado final.

60 — 80º C – Gelatinização do amido e expansão de gases
A massa começa a crescer no forno. A água presente na superfície ainda mantém a temperatura abaixo de 100 °C. Nenhuma reação de escurecimento acontece. A radiação das paredes aquece a camada externa sem produzir mudança visual.

100º C – Evaporação superficial
A superfície da massa perde umidade rapidamente. A temperatura estaciona próxima a 100 °C até que a camada externa desidrate. Em fornos esmaltados, essa fase é mais curta porque a radiação intensa acelera a evaporação. Em fornos de inox, a superfície permanece úmida por mais tempo.

115 — 140º C – Início da reação de Maillard
Aminoácidos e açúcares redutores se combinam para formar compostos de sabor e cor. A crosta começa a ganhar tonalidade amarelada. Essa reação exige que a superfície esteja seca e acima de 115 °C — condição que, em fornos de baixa emissividade, pode ser atingida com atraso significativo.

155 — 160º C – Início da caramelização
Os açúcares da superfície começam a se decompor termicamente, produzindo compostos amargos, ácidos e aromáticos. A cor evolui para dourado-escuro. A caramelização é extremamente sensível à temperatura: uma diferença de 10 °C entre dois pontos da superfície pode significar um ponto caramelizado ao lado de um ainda pálido.

180 — 200º C – Escurecimento intenso e formação de crosta rígida
As reações de Maillard e caramelização avançam rapidamente. A crosta se solidifica e escurece para tons de castanho profundo. É nessa fase que a irregularidade radiante do forno de inox se manifesta com mais força: as áreas que recebem radiação direta (ou reflexo concentrado da resistência) podem já estar escurecendo, enquanto as áreas em sombra infravermelha ainda estão na fase anterior.

>200 ºC – Risco de carbonização
Se a superfície ultrapassar 200 °C, os compostos de Maillard começam a degradar. Surgem notas amargas e a crosta pode passar de marrom-escuro para preto. Em fornos de inox com pontos de reflexão concentrada, esse estágio pode ser atingido em manchas isoladas enquanto o restante da crosta ainda nem completou a caramelização.

Forno esmaltado contra forno de inox: comparação prática completa

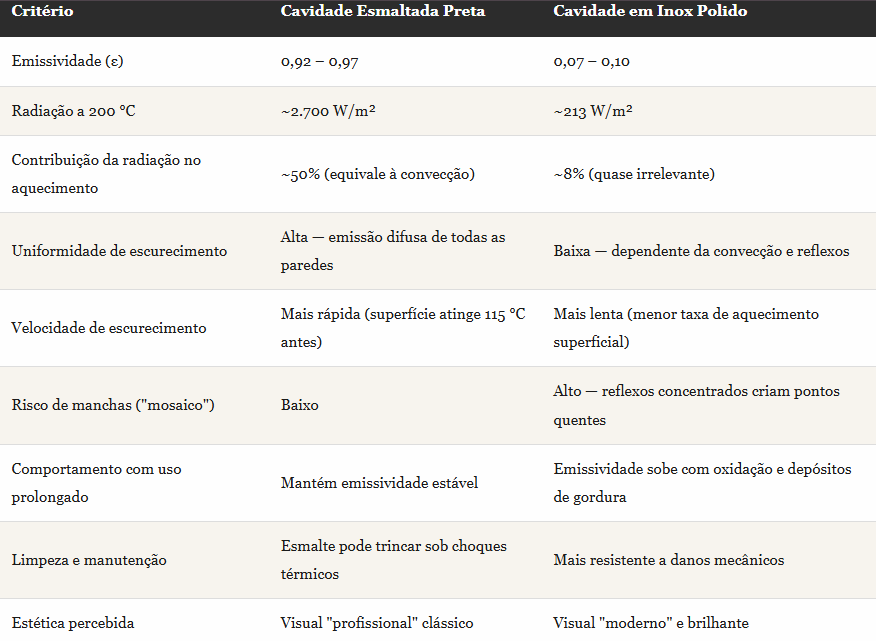

A tabela seguinte sintetiza as diferenças práticas entre os dois tipos de cavidade mais comuns no mercado brasileiro, com base nos dados de emissividade e nos mecanismos de transferência de calor discutidos até aqui.

A ilusão do forno bonito: por que a indústria prefere o inox

Se o esmalte preto é termicamente superior para cozimento por radiação, por que tantos fabricantes adotaram cavidades de aço inoxidável? A resposta é mais comercial do que técnica. O inox transmite uma percepção de limpeza, modernidade e durabilidade. Em showrooms e lojas, um forno com interior reluzente vende mais do que um com interior escuro. Além disso, o inox resiste melhor à corrosão causada por ácidos de alimentos e à abrasão de produtos de limpeza, o que reduz reclamações de garantia para o fabricante.

O resultado é um compromisso silencioso: o consumidor ganha resistência e aparência à custa de desempenho térmico radiante. Não é uma troca necessariamente ruim em todos os cenários, para alimentos que não dependem de escurecimento superficial, a diferença é irrelevante. Mas para panificação, confeitaria e qualquer preparo em que a crosta dourada uniforme é marca de qualidade, a escolha do material da cavidade não é cosmética. É técnica.

Soluções práticas: como compensar a baixa emissividade

Quem possui um forno de inox não precisa trocá-lo para obter resultados melhores. A física das superfícies oferece caminhos de compensação que vão desde o simples até o engenhoso.

Pedra refratária e aço para panificação

Uma pedra refratária ou uma placa de aço grosso, posicionada na grade inferior do forno, funciona como um reservatório de energia radiante. A pedra cerâmica tem emissividade entre 0,85 e 0,95. Uma placa de aço de 6 mm, após oxidar com o uso, pode atingir ε = 0,80 ou mais. Esses elementos absorvem o calor do forno durante o pré-aquecimento e reemitem como radiação infravermelha uniforme, criando dentro da cavidade de inox uma “ilha” de alta emissividade que irradia diretamente para a base do pão.

Panela de ferro fundido como câmara de radiação

Assar o pão dentro de uma panela de ferro fundido com tampa é, do ponto de vista da física, criar uma mini-câmara de corpo negro dentro do forno. O ferro fundido tem emissividade entre 0,80 e 0,95 dependendo do grau de oxidação da superfície. Com a tampa fechada, todas as faces internas da panela emitem radiação infravermelha diretamente para a superfície do pão, simulando o ambiente de um forno esmaltado ou até superior a ele, pela proximidade das paredes radiantes. O vapor retido nos primeiros minutos também contribui para a formação de crosta.

Folha de alumínio: o que fazer (e o que não fazer)

Cobrir o alimento com folha de alumínio para “proteger do calor” é uma prática comum, mas que precisa ser entendida sob a ótica da emissividade. O alumínio polido tem emissividade entre 0,04 e 0,06, ainda mais baixa que o inox. Posicionar folha de alumínio sobre o alimento bloqueia a radiação infravermelha, funcionando como um escudo térmico. Isso pode ser útil nas fases iniciais (para evitar escurecimento prematuro do topo enquanto o interior ainda está cru), mas prejudica a etapa final quando se deseja uma crosta uniforme. Já forrar as paredes do forno de inox com alumínio piora a situação, aumenta a refletividade da cavidade e reduz ainda mais a emissão radiante.

O truque do pré-aquecimento prolongado

Pré-aquecer o forno de inox por pelo menos 30 minutos (em vez dos 10 a 15 minutos habituais) permite que todas as superfícies internas atinjam equilíbrio térmico. Isso reduz os gradientes de temperatura entre paredes e minimiza o efeito “farol térmico” da resistência. Além disso, em fornos que já acumularam resíduos de gordura nas paredes, o pré-aquecimento prolongado eleva a temperatura dessas camadas orgânicas, que possuem emissividade muito superior à do inox limpo (materiais orgânicos oscilam entre 0,90 e 0,97).

Por que o forno de lastro é o padrão ouro da panificação profissional

A superioridade dos fornos de lastro (também chamados de fornos de pedra ou deck ovens) para panificação não é acidente nem tradição injustificada. A base de pedra refratária ou ferro fundido desses equipamentos tem emissividade elevada (0,68 a 0,95, dependendo do material), e a cavidade costuma ser mais compacta, o que reduz a distância entre as paredes radiantes e o alimento. Quanto menor essa distância, mais intenso o fluxo radiante recebido pelo pão, uma consequência direta da geometria da transferência por radiação.

Além disso, fornos de lastro operam majoritariamente por radiação e condução (o contato direto da massa com a pedra quente), com a convecção desempenhando papel secundário. Isso produz a crosta espessa, caramelizada e uniforme que define os grandes pães artesanais. A distribuição de calor não depende do fluxo de ar, depende da temperatura e da emissividade das superfícies ao redor da massa. Em fornos de convecção forçada, por contraste, a ventilação intensa pode até ressecar a superfície da massa antes que as reações de escurecimento se completem, produzindo uma crosta fina e pálida.

O papel da geometria do forno: distância, ângulo e fator de forma

A radiação que atinge o alimento não depende apenas da emissividade e da temperatura das paredes, depende também da geometria da cavidade. Na engenharia de transferência de calor, essa relação é quantificada pelo chamado “fator de forma” (ou fator de visão), que mede a fração da radiação emitida por uma superfície que efetivamente atinge outra superfície.

Em termos práticos: quanto mais perto o alimento estiver de uma parede de alta emissividade, maior a intensidade de radiação recebida. Um pão posicionado próximo à parede lateral de um forno esmaltado recebe radiação intensa dessa parede, o que pode acelerar o escurecimento daquele lado. Em um forno de inox, a mesma proximidade tem efeito inverso: a parede reflete a radiação em vez de emitir, e o alimento pode até receber menos calor nesse lado do que no centro da cavidade.

Essa dinâmica geométrica explica por que a posição da assadeira dentro do forno afeta o resultado de forma diferente dependendo do material da cavidade. Em fornos esmaltados, centralizar a assadeira é a melhor estratégia para garantir que todas as faces do alimento recebam radiação em proporções semelhantes. Em fornos de inox, a posição ideal é aquela que minimiza a exposição direta ao reflexo da resistência — o que, na prática, significa evitar a proximidade com a parede traseira.

O efeito do envelhecimento: quando o forno de inox começa a “funcionar melhor”

Depois de meses de uso, depósitos de gordura carbonizada, oxidação microscópica e manchas de alimentos alteram progressivamente a superfície interna de fornos de aço inoxidável. Essa camada que do ponto de vista estético parece sujeira é do ponto de vista térmico, uma bênção. A gordura carbonizada tem emissividade próxima a 0,95, e a oxidação do aço pode elevar a emissividade de 0,07 para 0,80 ou mais.

É por isso que padeiros experientes frequentemente relatam que um forno “amaciado” pelo uso produz resultados superiores a um forno novo. Não é superstição, é alteração física da superfície emissora. Ironicamente, limpar meticulosamente o interior do forno de inox com produtos abrasivos que restauram o brilho original equivale a reduzir sua emissividade e, portanto, seu desempenho de escurecimento. O equilíbrio ideal entre higiene e desempenho térmico está em limpar resíduos soltos e carbonizados sem polir a superfície de volta ao estado espelhado.

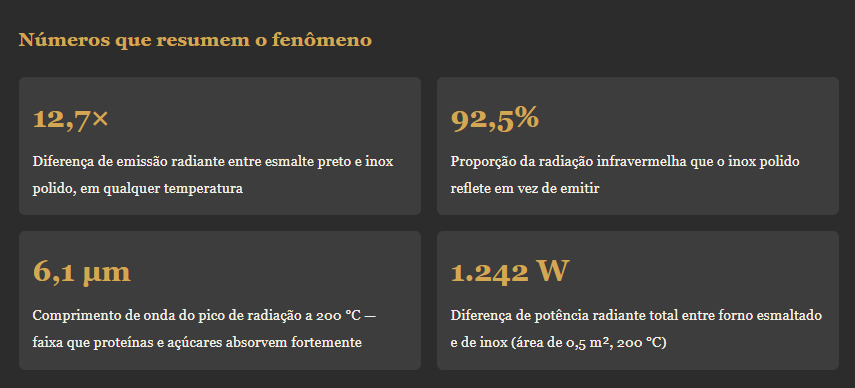

Considerações finais: a física invisível que define a crosta perfeita

A emissividade das paredes de um forno não aparece nas fichas técnicas dos fabricantes, não é citada em receitas e raramente entra nas discussões entre cozinheiros. No entanto, ela é tão determinante para o resultado final de uma crosta de pão quanto a qualidade da farinha ou a precisão da fermentação. Cada centímetro quadrado da cavidade interna está, silenciosamente, emitindo ou refletindo energia infravermelha que interage diretamente com a superfície do alimento, acelerando ou retardando as reações de Maillard, caramelização e formação de crosta.

A próxima vez que um pão sair do forno com manchas irregulares, antes de culpar a receita, a massa ou o fermento, considere o que estava acontecendo entre as paredes e a superfície da crosta. A resposta pode estar não no que você colocou dentro do forno, mas no que o próprio forno colocou de volta.

Perguntas frequentes

O esmalte preto do forno pode trincar ou descascar com o tempo?

Pode, especialmente se submetido a choques térmicos (por exemplo, pingar água fria na superfície quente). Trincas no esmalte expõem o aço base, que pode oxidar. A manutenção preventiva consiste em evitar impactos mecânicos e temperaturas extremas de limpeza. Apesar desse risco, a durabilidade do esmalte em uso normal é de décadas.

Um forno com ventilação forçada compensa a baixa emissividade do inox?

Parcialmente. A ventilação forçada aumenta o coeficiente de convecção (de 10-25 W/m²·K para até 50-70 W/m²·K), o que eleva a taxa de aquecimento superficial. Porém, a convecção intensificada aquece o alimento de forma predominantemente unidirecional (na direção do fluxo de ar), enquanto a radiação atinge todas as faces expostas simultaneamente. A ventilação ajuda na uniformidade, mas não replica o efeito envolvente da radiação de uma cavidade de alta emissividade.

Existe forno de inox com revestimento interno de alta emissividade?

Alguns fabricantes profissionais aplicam revestimentos cerâmicos escuros na cavidade interna de fornos com estrutura de inox, combinando a resistência mecânica do aço com a emissividade elevada da cerâmica. No mercado doméstico, essa solução ainda é rara, mas a tendência é de crescimento à medida que os consumidores se tornam mais conscientes da influência do material da cavidade nos resultados culinários.

A cor escura do esmalte é determinante, ou a textura importa mais?

Ambas importam, mas a textura (acabamento fosco versus brilhante) pode ser ainda mais influente que a cor na faixa do infravermelho. Na radiação visível, a cor preta absorve mais que a branca. Mas no infravermelho médio (5 a 7 μm), a maioria dos materiais não metálicos possuem emissividade elevada. Um esmalte branco fosco pode ter emissividade de 0,88, não muito distante dos 0,95 do esmalte preto. O que derruba a emissividade é o caráter metálico e o polimento da superfície, não a cor em si.

Papel-manteiga e formas de silicone afetam a radiação recebida pelo alimento?

Papel-manteiga tem emissividade elevada (~0,90 a 0,95) e é parcialmente transparente ao infravermelho, portanto interfere minimamente na radiação. Formas de silicone, com emissividade semelhante (~0,90), absorvem a radiação e a retransmitem ao alimento por condução, com algum atraso. Formas metálicas brilhantes (alumínio polido, por exemplo) têm emissividade muito baixa (0,04 a 0,06) e refletem a maior parte da radiação, retardando o escurecimento das laterais, o que explica por que bolos assados em formas de alumínio brilhante frequentemente apresentam laterais mais claras que o topo.
